通过前面系列文章的介绍，基本可以掌握离散傅立叶变换算法的计算和执行过程，并清楚地知道快速傅立叶变换的执行过程以及它快的原因。下面开始介绍三维海面渲染的过程。
本篇文章作为这个系列的结尾。会重点讲解海面渲染的流程，并且会引用我在学习这部分内容时参考的开源代码和两篇文章。我会将论文作为辅助资料，重点讲解开源代码的内容。希望可以带着大家利用前面学习的知识，一步步实现海面渲染。
这里只重点讲解如何生成高度偏移贴图、水平偏移贴图和法线贴图的生成。有一些比较难懂的数学公式，因为作者能力有限，只做摘抄，不做详细讲解。对于海面网格的生成，LOD部分不做详细介绍，如果大家有兴趣，可以多多点赞，我另外写一篇文章讲解这个内容。
海面渲染的一般步骤

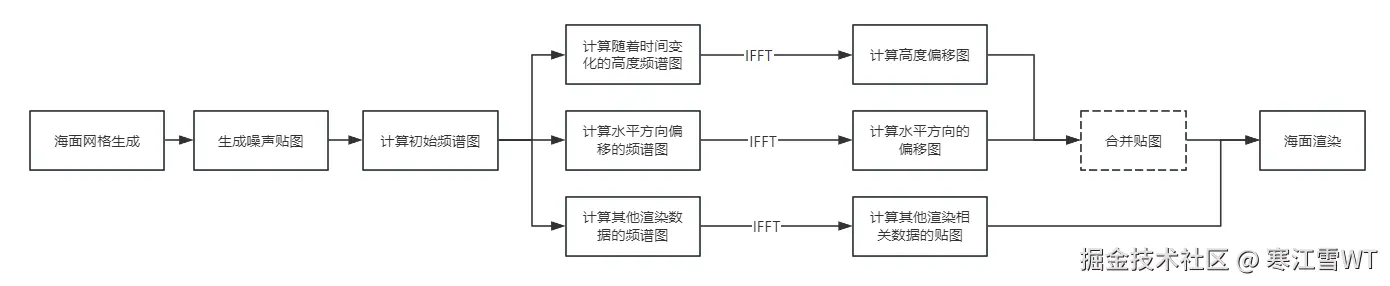

上面的流程图，就表示了还面渲染的一般流程。其中，海面网格生成，噪声贴图和初始频谱的生成都可以在初始化时计算出来。如果风向，风速等初始参数没有变化，初始频谱不用每一帧都更新。而每一帧的更新，要需要更新高度偏移的频谱图、水平方向偏移的频谱图以及其他频谱图，例如法线、湍流程度的计算等等。后续会根据开源代码一一介绍。
初始频谱的公式有很多，例如网上能直接搜到的Phillips频谱公式，Jonswap频谱公式在一篇论文中，中文互联网似乎搜不到，但我所要分析的源码是实现了这篇论文的内容的。下面先简单介绍Phillips频谱公式及基于该公式的海面模拟过程但不会详细介绍，随后结合开源代码介绍Jonswap频谱公式及与之相关的海面模拟过程。
基于Phillips频谱的海面模拟
初始化频谱$h_0(\vec{k})$和$h_0^*(\vec{k})$
在论文[1]中详细介绍了Phillips频谱公式。下面给出公式的具体计算方法，及相关参数的计算。在后文中给出解释。
上面的式子中。$A$是一个浮点数常数，$L’$是海面的长度，也是一个浮点数，$V$是指风速，也是一个浮点数常数，$g$是重力加速度，值为9.81。$N$是贴图的分辨率，这里无论是频谱贴图还是最后生成的高度图，都使用统一的分辨率。$n,m$是一组在-$N/2$到$N/2$之间的整数，在实际计算中，ComputeShader的ThreadID就是一个$0-N$的整数，分别减去$N/2$即可得到$n$和$m$。代入计算可以计算出$\vec{k}$。$\vec{w}$是由$\vec{k}$计算所得，公式如上。随后所有的参数代入Phillips频谱公式中。
不过这还没结束。函数$P_h(\vec{k})$计算得到的浮点数还不能作为初始频谱，还要经过下面的计算才行。
这里$\varepsilon_r$和$\varepsilon_i$是两个独立的服从标准正太分布的浮点数，可以从预先生成的噪声贴图中采样得到，然后凑成一个复数，按复数的计算公式进行展开，这很简单。随后将该复数乘以Phillips频率公式计算得到的值，但是要做一些变化，跟着公式进行就好。这样就可以计算出$h_0(\vec{k})$了，同时计算了它反方向的频率，$h_0^*(\vec{k})$。这样得到的两个复数，可以存在同一张贴图里。
论文中的附件给出了相应的ComputeShader实现，可以参考作者的实现来理解。
瞬时频谱$h(\vec{k},t)$的生成
有了$h_0(\vec{k})$和$h_0^*(\vec{k})$之后，就要基于这两个初始值，计算在某一个时刻的频谱，这样才可以获得在时间上连续的频谱。计算公式如下：
这里的公式引入了$\exp(i\omega(k)t)$，这里可以用欧拉公式展开，展开式如下：
很明显，这是个复数，而先前计算的$h_0$和$h_0^*$也是复数，这里按复数乘法来进行计算乘积和求和即可计算出$h(\vec{k},t)$，这里计算结果也是复数，保存在贴图里，作为IFFT的输入。
IFFT过程
快速逆傅里叶逆变换的过程可以迅速地将前面计算得到的频谱图，计算出高度偏移的值。而IFFT的计算过程，可以称作蝶形变换。不过我这里不想直接贴蝶形变换的图，而是从整个递归过程及$W_N^k$的周期性来解释这个加速的原理，然后再解释蝶形变换，也是为了填第三篇挖的坑。
首先来讲周期性，即$W_N^k$有这样一个性质：

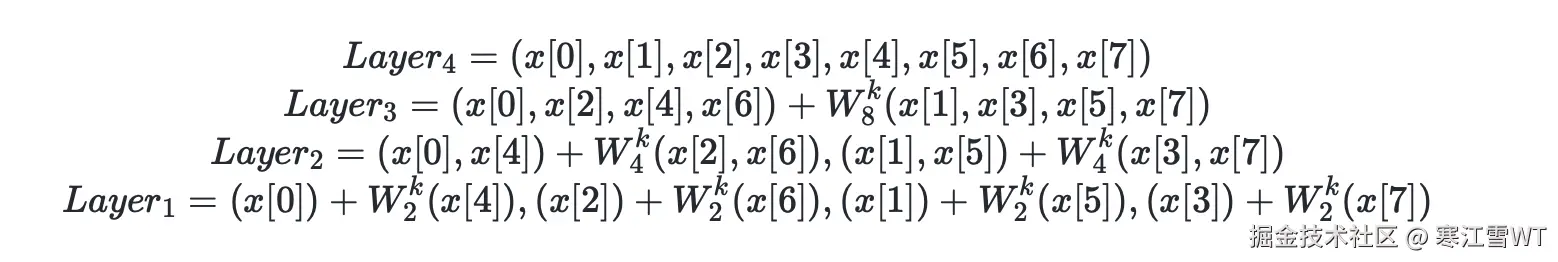

在第三篇中，介绍了傅里叶变换过程中，递归公式展开后的形式如下图：
结合周期性来看上面这张图，如果按顺序每个$X[i]$去计算右边的乘积及求和。会发现这样一种情况，在计算$X[0],X[2],X[4],X[6]$时，$x[4],x[5],x[6],x[7]$这一项的乘积是相等的，这是因为$W_2^0=W_2^2=W_2^4=W_2^6$。同理可以推出在计算$X[1],X[3],X[5],X[7]$时，$x[4],x[5],x[6],x[7]$这一项也是是相等的，这是因为$W_2^1=W_2^3=W_2^5=W_2^7$。所以可以很轻松地得到一个结论：在整个计算过程中，$x[4]W_2^0,x[5]W_2^0,x[6]W_2^0,x[7]W_2^0$和$x[4]W_2^1,x[5]W_2^1,x[6]W_2^1,x[7]W_2^1$只需要计算一次即可。同理可以验证$W_4^k$和$W_8^k$的结论，这里$W_N^k$的周期性是加速的基本条件。

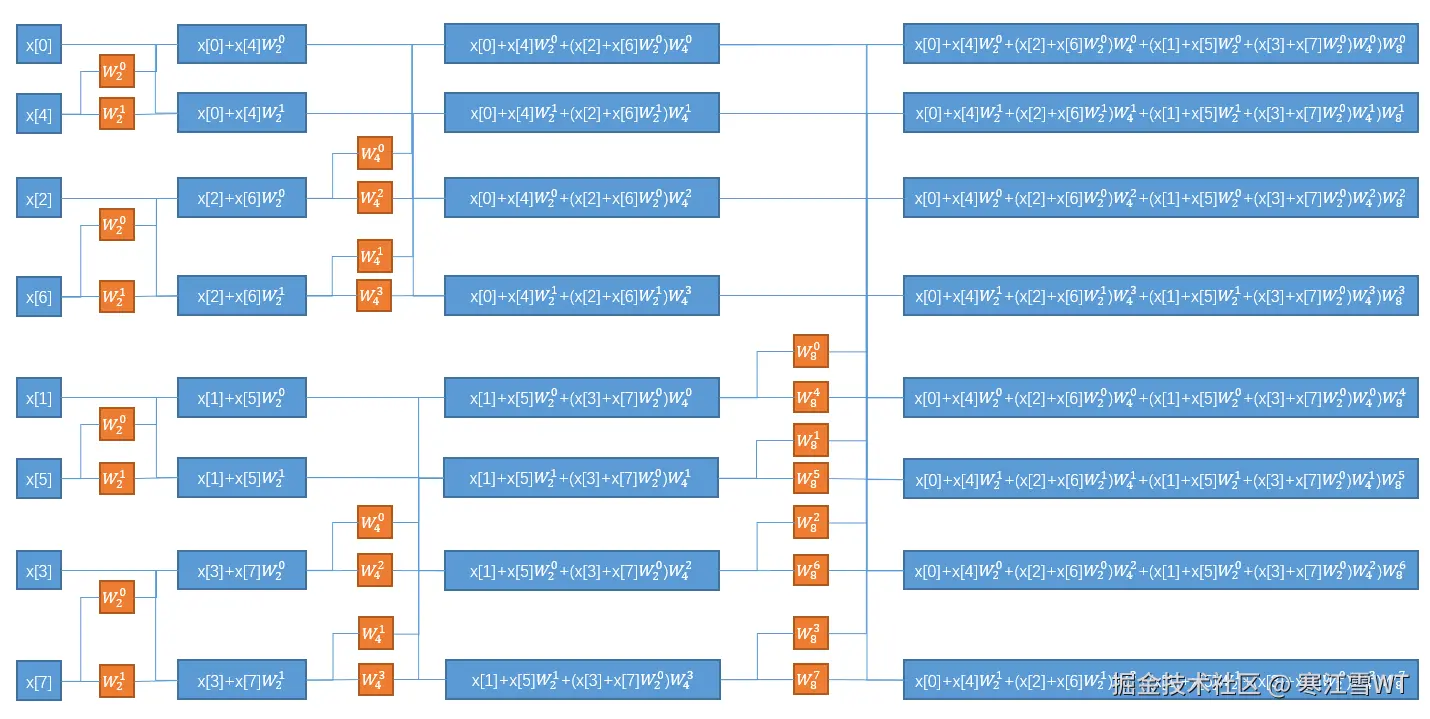

所以蝶形变换的本质就是为每个$x[i]$在凑上面的和式，且不用重复计算。8个数的FFT蝶形变换的过程，可以表示成下面这张图。这里重叠的线条比较多，并不直观。我用PPT把这个过程做成动画，放在附件里。

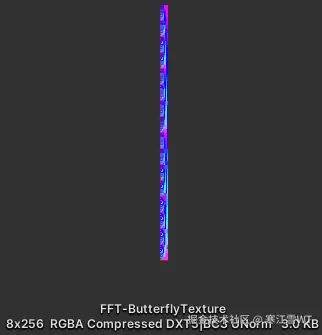

可以看到，蝶形变换的过程，每一轮递进就是在用上一轮计算的结果（包括输入的数组序列），乘以常数$W_N^k$，然后进行相加。既然是常数，而且是利用上一轮计算的结果。那么就可以预计算出每一轮递进过程中要使用的常数$W_N^k$以及进行组合的索引。在论文[1]中，将预计算的结果保存成贴图，叫做”Butterfly Texture”，论文中还总结了计算规律。Butterfly Texture的尺寸是$log(N)\times N$，如下图所示，是一张8x256的Butterfly Texture。

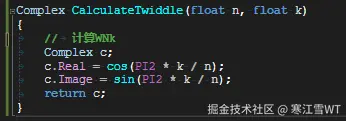

下面这段代码给出了$W_N^k$的计算过程。Comlex是复数类类型，即$Real + Image*i$的形式。加减乘除均按复数的计算规则进行计算。

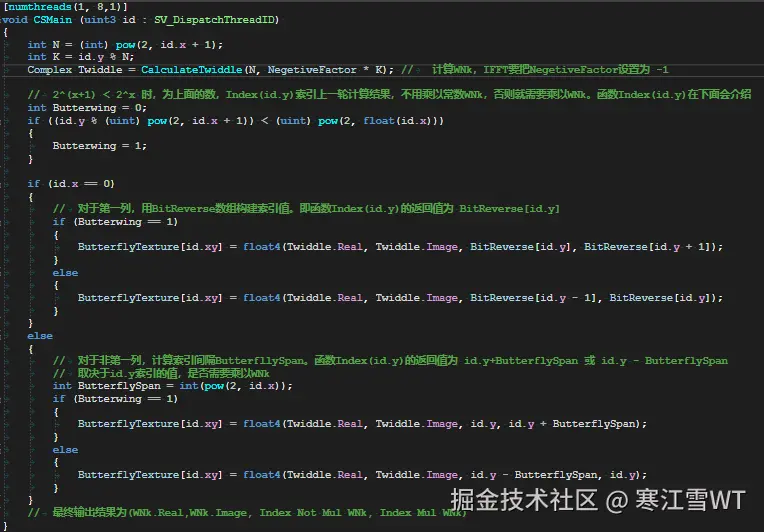

下面的代码给出了”Butterfly Texture”的生成步骤，在ComputeShader中计算。注释中写明了每一行的含义。
有了”Butterfly Texture”之后，接下来就是要看怎么用它来做FFT或IFFT了。关于海洋模拟，用到的是IFFT，不过这里介绍FFT就可以知道IFFT怎么做了。前面有介绍过，二维的FFT要先进行一次一维的FFT，然后再按列进行一次一维的FFT。对于一张NxN的贴图，在每一次变换时，需要执行 $log N$次ComputeShader，横向和纵向变换总共执行$2logN$次。这里引入了两张”PingPong Texture”，用于在两次执行时，互相切换着作为输入和输出。

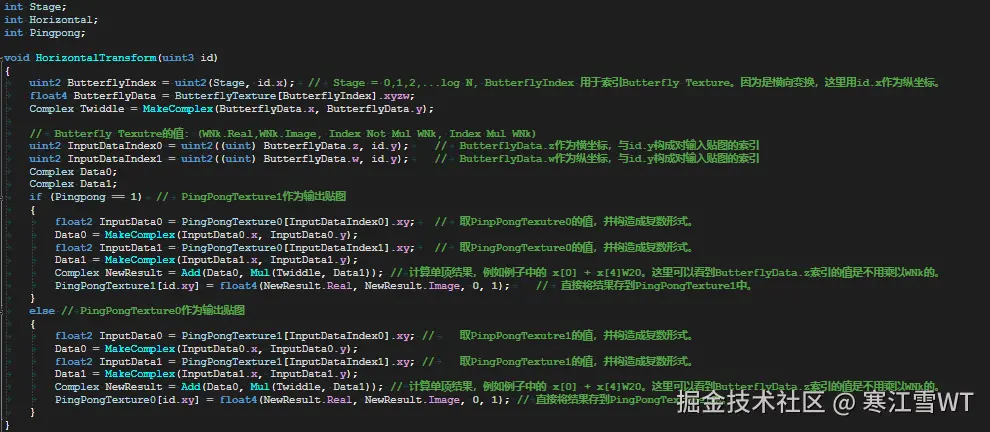

下面是FFT横向变换的代码，写满了注释，可以参考着看。
下面是FFT纵向变换的代码，也写满了注释，可以参考着看。

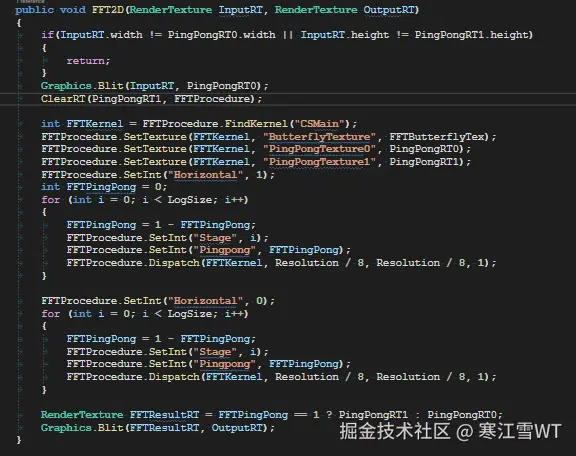

下面是C#中调用ComputeShader的代码。核心代码在两个For循环之内，就不解释了。
这里给出的是FFT的过程，实际上IFFT也没有什么不同。如果是要还原图像的话，IFFT的结果要统一除以一个NxN。在做海面时，如果除以NxN，得到的偏移幅度会很小，可以不除以NxN。
对IFFT的结果进行置换

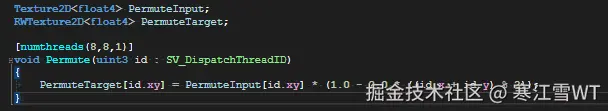

IFFT得到的结果已经算高度上的偏移。这里文章没有介绍原因，只给出了计算过程。过程很简单。就是根据坐标的奇偶性来决定是否在正上方还是下方。在测试时发现，没有这个操作，海面的起伏的高度差很小，看起来变化非常迅速。
计算高度偏移贴图

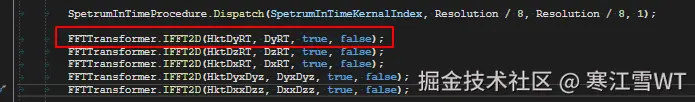

在瞬时频谱$h(\vec{k},t)$生成之后，直接执行IFFT可以得到高度偏移贴图，这里就没什么难度了。
这里高度偏移贴图会在渲染海面网格时，在顶点着色器中采样，并对顶点进行偏移。
海面网格的生成及其LOD
海面网格用的是四叉树进行快速构建，并且在距离中心位置很远的位置，取更高层级的四叉树节点，这样在距离中心位置远的位置，网格点更少，提高渲染效率。在不同的LOD网格之间，做衔接处理，如下图中，红色方框的位置，高层级的LOD网格中心点，向低层级的网格点细分出更多的三角形，这样在对顶点进行偏移时，在衔接处便不会破裂。理论上，用索引邻接网格顶点的方式，网格衔接处的顶点可以再减少一部分。四叉树这部分内容可以单独开一篇文章来讲解，就不在这里介绍了。
无限远的海面网格生成
在实际的应用中，海面网格会始终在海平面上跟着主角移动，使主角始终在海面网格中心的位置。即海面网格的Y轴坐标始终保持一致，只是在水平面上跟随主角X,Z轴的坐标。这样当主角的高度增加时，或者处于高出时，当视距无限远时，便会看到破绽。因此需要从边缘处向“无穷远”的位置生成三角面，用来保证在视线范围内，海平面不会穿帮。在公开的资料中，这通常被称为Skirt-Mesh，不知道应该如何翻译和理解。这里就只介绍生成的方法。

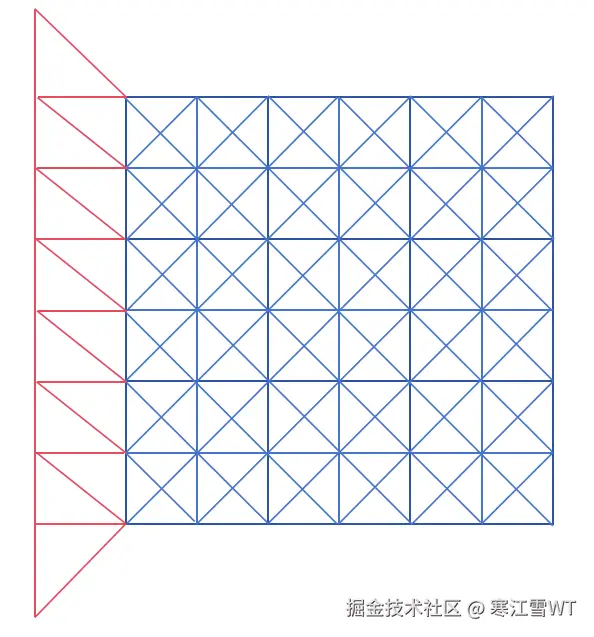

这里以左边的网格生成为例，其他方向的可以依次类推。可以看到，要生成的网格是一个梯形的形状，分为上下两个角点，右边的近点以及左边的远点，远点和角点在一条直线上，且远点和近点一 一对应，远点和角点的距离，就是我们说的“无限远”的距离，即一个很大很大的浮点数，这个数可以随意指定，也可以通过参数控制，这个在最后介绍。

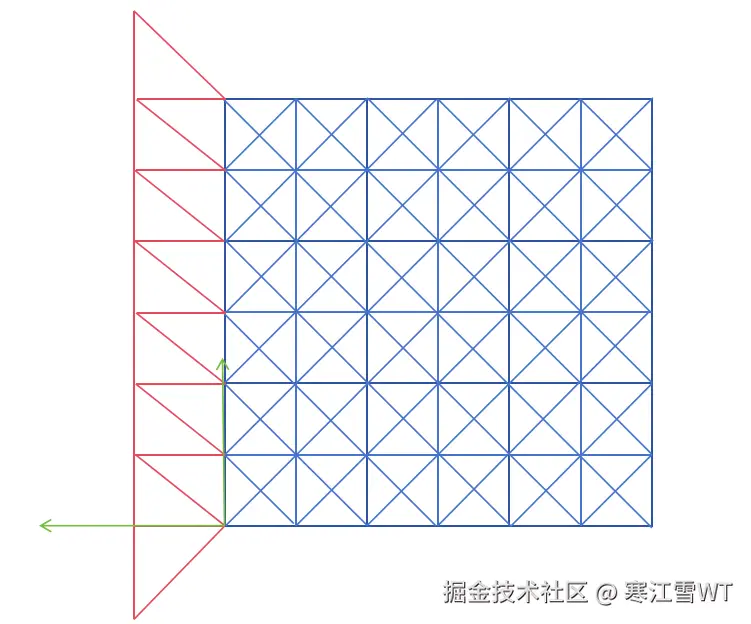

这里近点很容易获得，然后就是生成远点和角点，在获得”无限远”距离之后，分别沿着下图中绿色箭头的方向计算出角点和远点即可。

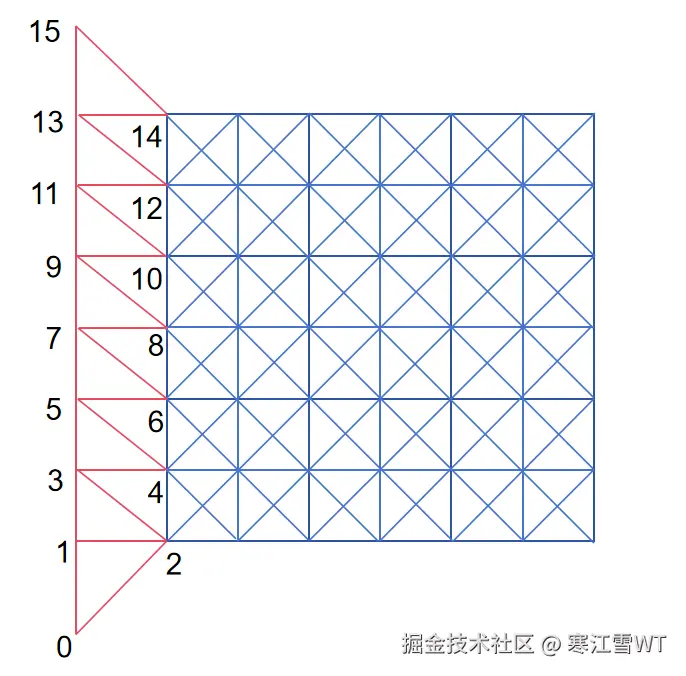

然后对它们进行编号。如下图所示，从下角点为0开始，一直往上编，使得远点的编号保持为奇数，近点的编号为偶数。
最后对它们进行三角化，生成顶点索引。下面是生成顶点索引的伪代码，按索引值的奇偶来决定该如何连接顶点。
for i from 0 to Vertices.Length - 2
if i % 2 == 0
Indices.Add(i,i+1,i+2)
else
Indices.Add(i,i+2,i+1)

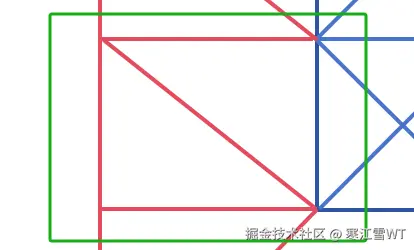

在本节末尾，介绍如何计算“无限远”的距离。这里有一个约束，就是两对远点和近点说构成的形状一定是矩形，如下图所示，绿框区域一定是矩形。这样的网格均匀且美观。

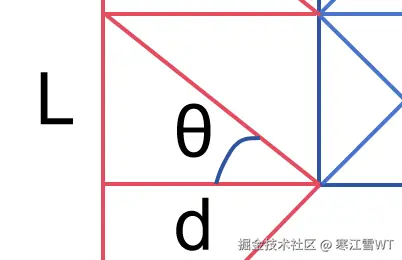

接着引入一个夹角，用来计算矩形的底边的长度，如下图所示，当夹角非常小时，$d = \frac{L}{tan(\theta)}$就会非常大，当距离非常大的时候，斜边看起来就像一条直线。
渲染

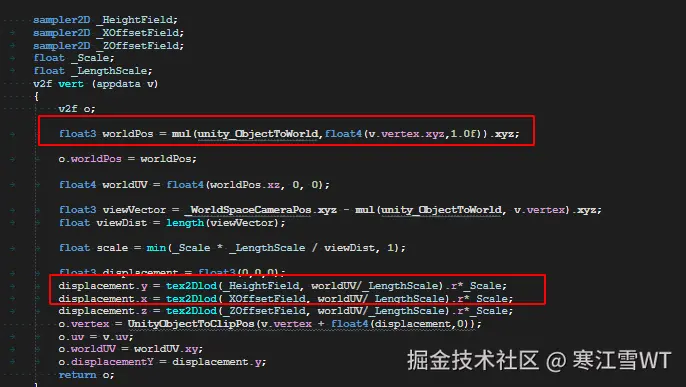

有了高度偏移贴图，海面网格之后。就要对网格的顶点进行偏移，这里是在顶点着色器中进行。计算出顶点的世界空间坐标，并除以LengthScale。这里的LengthScale就是前面计算初始频谱时的常数$L’$。因此海面网格的顶点扰动，是跟顶点的世界位置有关，也就是说，这张网格在空间中无论在任何位置，都可以采样这张偏移贴图。水平位移同理。

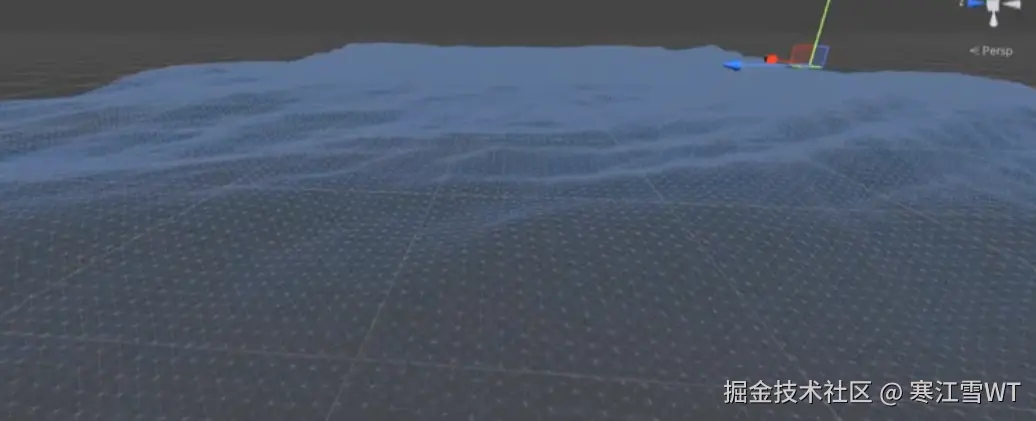

下面张图是一个不带渲染的实现效果，且没有Skirt-Mesh和LOD，可以看到顶点扰动的结果。Phillips的海面模拟，在第一次尝试时并不熟悉，所以得到的结果也不太自然。最后一篇文章将会介绍Jonswap频谱的效果，该实现公式较多，请给我一点时间整理。
参考文献
[1] Realtime GPGPU FFT Ocean Water Simulation
